一种 BI 报表配置过程描述 DSL 的设计想法

邹业盛 2019-04-04 14:01 更新
  1. 为什么会想到这个?
  2. 使用一种 DSL
  3. YY 一些应用场景

1. 为什么会想到这个?

简单来说,现在我们在做 BI 报表的实现时,因为过分地关注呈现结果,而正在把过程中最有价值的能力丢失掉。

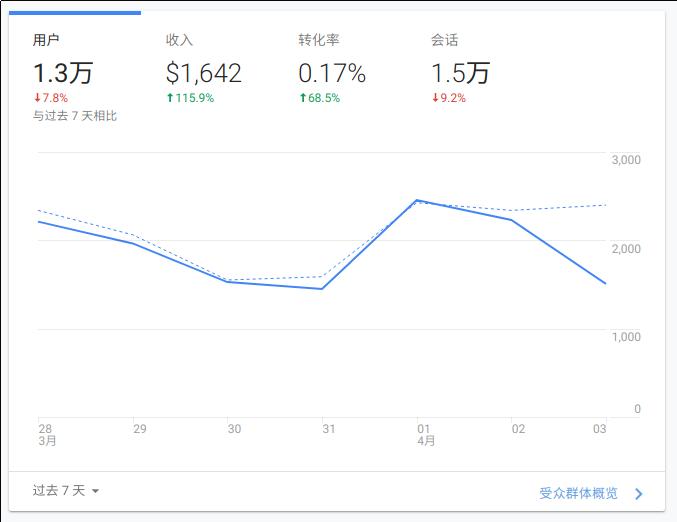

比如,我们可能一来,就从呈现结果上去考虑我们需要的数据结构是怎么样的:

对于这个“组件”,上面一排指标,下面一个趋势图,我们大概可以用这样的结构去表示它:

[
    {
        "type": "measure",
        "params": {
            "measure": ["用户", "收入", "转化率", "会话"]
        },
        x: 0,
        y: 0
    },
    {
        "type": "trend",
        "params": {
            "x": "日期",
            "y": "@measure"
        },
        x: 0,
        y: 300
    }
]

只是一个示意,事实上,在真实场景中,这样一个看似普通的呈现效果,其在一个可视化编辑器中要实现的挑战,是要大得多的。它里面有太多的细节的东西要去考虑,而上面的例子,甚至还带有“指标切换”的交互行为。

当然,挑战再大,也仅仅是技术实现层面的事,通过不断完善与扩充前面的那个 json 结构,理论上,我们总可以达到目标。

问题是,我们费尽千辛万苦达到的所谓目标,真的是我们关心的吗?

至少,不是我们关心的全部。

前面的 json 只是一两个组件的片段,要考虑整个报表的配置,那么这个 json 配置的规模要膨胀很多很多,直接的结果,就是这个配置本身,已经是无法让人去阅读里面的信息了,同时,对于代码处理来讲,也变成了一个“独特的”,“针对专一系统”的特定配置文件,即,这个报表配置,只能在你的系统中使用,想针对这个配置作一些“转换”到其它系统的处理,几乎是不可能的。(因为其它的很多系统也是同样的设计思路,它们的格式也同样复杂无比)

一旦我们把“呈现效果”在这个配置中越来越多地表示出来,其实我们也就是在“核心价值”外添加很多不重要的东西。为了使我们的可视化报表编辑器足够强大与灵活,对于像颜色到底是红色还是绿色,趁势图 X,Y 轴范围是多少这样的信息,在 json 结构中可能都会保存下来。

最终,这个 json 结构本身已经没有任何数据价值,它的功能变成了单纯的存储信息。就像你精心编写的,富含注释的源代码,编译之后变成了 0 和 1 的指令,它被存储起来,随时准备被执行。可怕的是,我们并没有源代码, json 结构的得到,是具体配置行为被“即时地”,“带状态地”编译之后的结果。

这个 json 结构是一个结果,而得到这个结果的过程信息,已经荡然无存。看到了一个 10 ,可能是 5 + 5 的结果,也可能是 15 - 5 的结果,还可能是 5 * 2 的结果,减法与乘法代表的意义是完全不同的。

回到现实中的场景来说,对于这个 json 结构:

第一点本质上是一个技术问题。

在这个 json 中,即有数据内容,又有视觉内容,在完成了一个可视化编辑器之后,你会发现你陷入了一个两难境地。这个编辑器的功能越强大, 这个 json 结构就越复杂,也就越绑死在这个编辑系统中。如果当初你的配置目标,是一个可交互的网页,那么,你很难再为这个 json 结构,写一套生成静态网页的逻辑,其它的,生成位图,生成失量图更不用想了。甚至移动端适配,都可能需要在足够的前提下才能进行。

另一方面,其它系统,想要生成这个 json 结构,也不是一件容易的事,有太多细节的东西。比如再做一个简化版可视化编辑器,得花多大的代价才能提取到这个 json 结构的一个子集出来。

好吧,技术的问题,几乎都有历史可以参照。

不难看出来,一个抽象的,标准的定义集,是多少重要,以及在时间的推演中将产生多么大的收益。

第二点,原来是跟业务有关的事,不过,后来想想,其实可以推出更多的一些意义。

我们在写文章时,看文章时,文章自身内部,是有一套逻辑关系的,前后顺序,单节层次。而在配置报表,查看报表时,报表其实也有这种类似的逻辑关系(当聚焦一个话题时,数据呈现的顺序,层次是有讲究的)。但 json 结构不像文章,人不能看不说,其内部也无法再反映这种关系了。这里多说一点,逻辑关系与可视化编辑的形式,并不是矛盾的。拿排版来说, TeX 是典型的关注逻辑关系的,但是 Word ,就“正确”使用来讲,如果你在排版一本书,正确的姿势,也是先定义章节的逻辑,再通过样式表处理格式。而不是直接对于一行字去设置它的格式。

丢失逻辑关系,看似没有什么影响,但就 BI 应用场景,及现在行业关注数据资产这些背景来想的话,失去的东西及埋下的隐患,会像病毒一样在系统中蔓延。

你首先碰到的难题是,如何表达报表中蕴含的分析方法,分析思路。就像前面讲 10 的那个例子,分析方法就像加法,乘法一样,但是现在,你只有一个结果,我们是没有办法通过结果去倒推方法的。所以现实里,报表中本身无法表述,我们只能在系统其它层面,加入额外的概念,以具体形式试求达到类似的目的,比如,报表模板,高阶组件等。

顺着这个问题,往后很容易想到,因为只是侧重视觉结果的呈现, json 结构这样的内容,与目前的“处处皆可算法”的潮流,很难结合,本质的核心点在于,你的算法,是在针对如何分析数据呢,还是针对如何排版呈现数据?现在中,我们往往拿着针对后者的 json 结构,去想着做针对前者的事。

如果上一个难题,只是系统能力的瑕疵的话,那么接下来的难题,可能会拷问你做事的意义。

进入正题前,先回想一下我们是如何开发并持续维护应用系统的。典型的,无论你用什么语言,什么形式,B / S,C / S,系统运行于何种平台,一个系统在几年,甚至几十年的维护过程中,最最核心的东西,是它的数据,更具体一点,是存储于关系数据库中的数据模型及具体数据。因为关系数据库的相关定义是开放并且稳定的标准,所以依赖它存在的各种数据,足以在几十年,这种目前看来足够长的时间内,处于一种可以持续维护的状态中。哪怕你的应用系统要重构,要重写,甚至关系数据库本身要换个产品,都没有问题。(现在理解为什么用 Mongo 这种东西作主要持久化存储是多么不负责的行为了吧)

而如果你的数据,没有建立在 SQL 这种超强标准的前提之下,一个因为业务需求而临时确定的超复杂的 json 结构,想要持续维护是不可能的事。

事实告诉我们,无论当初你为了配置那些看起来花哨无比的报表花了多少时间,这套数据报表系统并不会比其它一些应用系统能活得更久。随着系统的迁移变更,这些旧的报表要么进垃圾堆,要么成为阻碍你系统进化的高墙枷锁。

以史为鉴,现在编程语言几乎已经不会再提什么“平台无关”了吧,像 BI 报表这种东西,是不是也应该提提“与具体系统无关”呢。

总结一下:

2. 使用一种 DSL

前面说了问题,要避免,或者解决这些问题,参考计算机历史,一种方案,就是设计一个专门的形式来表达“报表配置”这个过程。

我们先把注意力放在这个“形式”上,让这种“形式”充分表达报表配置者的逻辑意图,然后,我们针对这种“形式”开发各种编译器,把它转换到其它目标格式中。我自己尝试简单例子大概是:

TITLE --name=标题的名字在这里
AUTHOR --name=邹业盛
SECTION --name=标题在这里

DATA --header=日期,数据  --body=2010,2012,2013|10,11,23  => data
DEBUG --name=data [email protected]

COLUMN2
    CHART_TREND --title=标题 [email protected]
    CHART_TREND --title=标题 [email protected]
END

COLUMN4
    CHART_TREND --title=标题 [email protected]
    CHART_TREND --title=标题 [email protected]
    CHART_TREND --title=标题 [email protected]
    CHART_TREND --title=标题 [email protected]
END

SECTION --name=标题在这里

COLUMN1
    CHART_TREND --title=标题 [email protected]
END

SUBSECTION --name=子标题

COLUMN3
    CHART_TREND --title=标题 [email protected]
    CHART_TREND --title=标题 [email protected]
    CHART_TREND --title=标题 [email protected]
END

TEXT --text=哈哈哈,一些内容在这里 => text
TEXT --text=哈哈哈,一些内容在这里 => text

SAVE --uri=/home/zys/demo.png

我思考,这种“语言”应该有这样的一些特点:

当然,上面的形式,不管是用 TeX ,或者 XML / HTML ,都可以有等价表示的。但 TeX 不好解析处理,而 XML / HTML 对于“可写” / “可读” 这点,又太不友好。所以自己试着弄了一个,至少还好解析的样子。

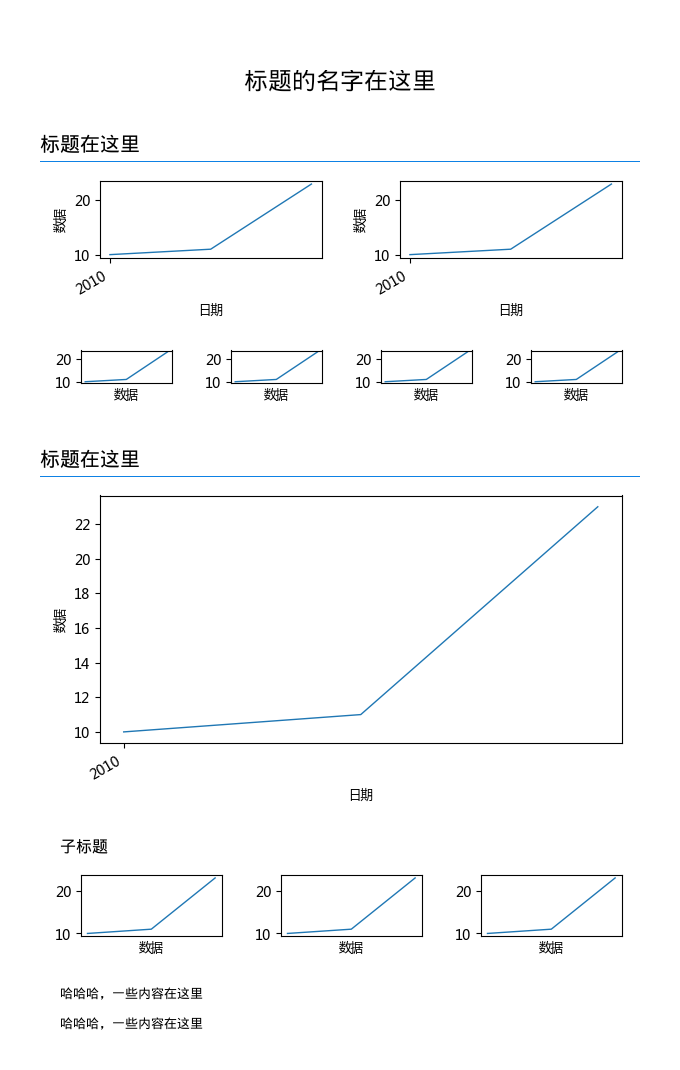

简单实现了一个生成位图的编译器,上面的代码,可以生成如下图:

其实我觉得位图已经算是比较不好处理的类型了,相应的,要生成 HTML 什么的,同样的办法,还容易处理得多。

3. YY 一些应用场景

3.1. 多种输出格式

这是最直接的一个应用能力。

通过不同的编译器实现,我们可以用“源文件”生成各种目标格式,不光是 PNG / SVG / HTML 这类,还可以是具体应用系统的专有格式。这样,应用系统的变迁就不会影响报表这类资产的积累了。

自然地,多端适配更不在话下了。

拿来自动合成多媒体也行,每天用最新的数据给你讲视频故事。

3.2. 作为其它应用系统的输出目标

报表可以是人配置,也可以是系统生成,这里顺理成章的。之前的 json 结构复杂,其它系统要生成,成本比较大。

但是这种本身就为手写准备的 DSL 则简单得多。

3.3. 作为专有格式部分嵌入

这个行为,类似 markdown 。网页系统可以支持 markdown 生成 HTML ,自然也可以支持这种格式生成 HTML 。

而在我自己使用的,扩展了 markdown 语法,用来写这篇文章的标记语言中,也可以加入这种格式的支持,目标,可以是一个大的 SVG ,或者是 HTML 片段。(我已经支持了 gnuplot 生成 SVG 嵌入)

3.4. 作为分析训练的语料

前面介绍过,这种半结构化的格式,某方面说,是保留了“分析思路”这部分信息的,同时,根据人为可读可写设计。

参照自然语言处理的思路,对其进行处理,提取特征,或者其它量化指标,这件事,就要比之前那种 json 结构,在可行性上要容易得多。
